10 टन कचरा भस्मीकरण यंत्र

नाव

सिस्टम कॉन्फिगरेशन

तांत्रिक तपशील

प्रमाण

आहार प्रणाली

गॅन्ट्री ग्रॅब क्रेन सिस्टम

उपकरणे शक्ती: ≤5.5 किलोवॅट;

सिंगल ग्रॅब क्षमता: ≥200 किलो;

मॉडेल: BZD प्रकार, 1.5 टन;

परिमाण: लांबी 5 मी × उंची 5 मी

1

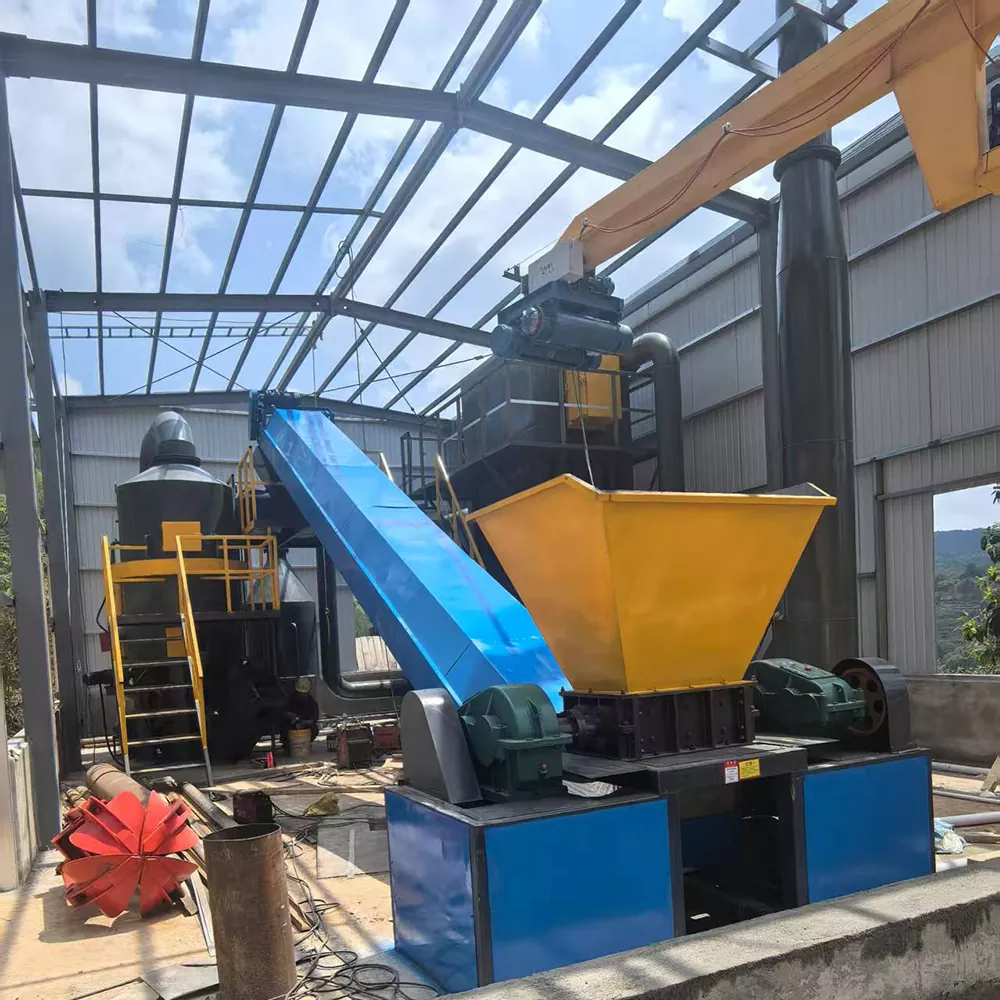

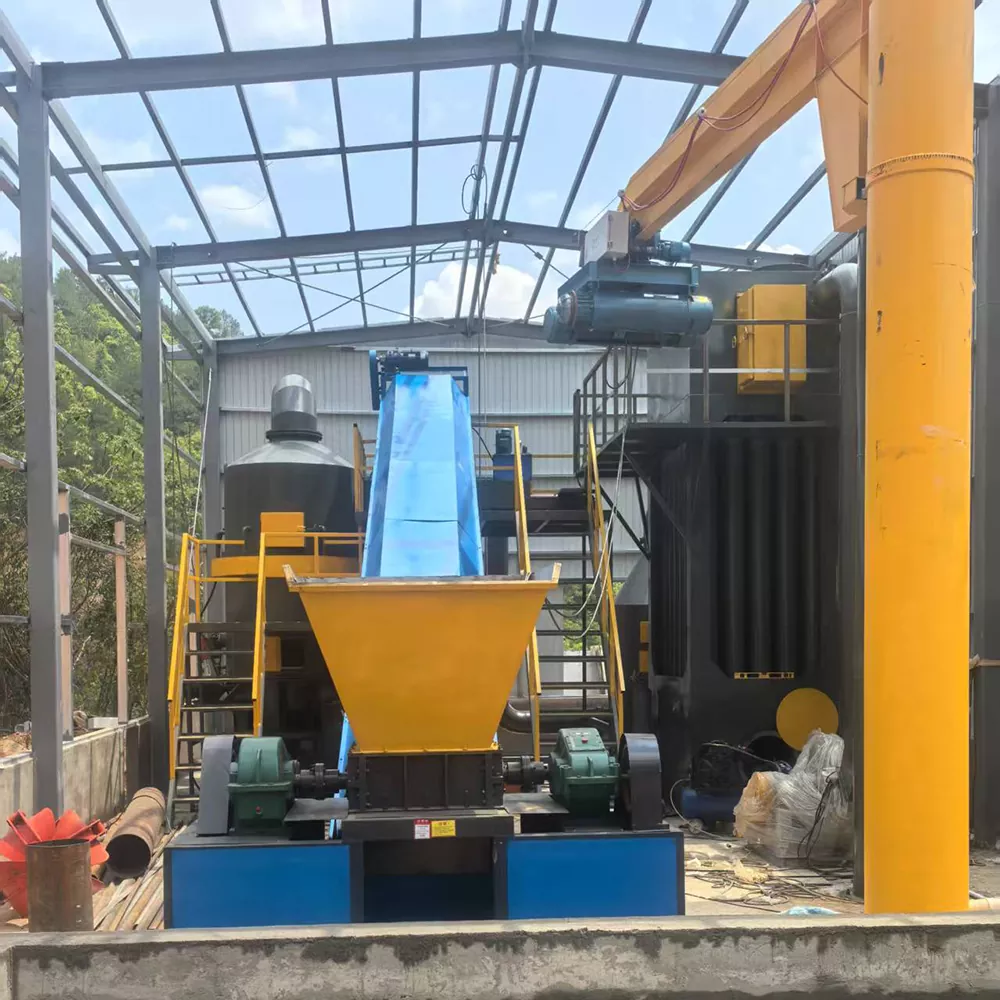

कचरा श्रेडर

उपकरणे शक्ती: ≤60 किलोवॅट;

एकूण परिमाणे: 3000 × 1400 × 2300 मिमी;

क्रशिंग क्षमता: ≥2000 kg/h;

कार्य: श्रेडिंग करण्यापूर्वी महानगरपालिकेच्या कचऱ्यामध्ये मिसळलेले धातूचे साहित्य वेगळे करते; सुरक्षा जिना आणि रेलिंगसह सुसज्ज

1

कन्व्हेयर बेल्ट सिस्टम

उपकरणाची शक्ती: ≤11 किलोवॅट;

यांचा समावेश आहे: स्टेनलेस स्टील स्क्रॅपर कन्व्हेयर, श्रेडेड वेस्ट कन्व्हेयर, अंडरसाइज मटेरियल कन्व्हेयर, ओव्हरसाइज मटेरियल कन्वेयर

3

शाफ्टलेस मॅग्नेटिक सस्पेंशन ट्रॉमेल स्क्रीनिंग सिस्टम

उपकरणाची शक्ती: ≤11 किलोवॅट;

एकूण परिमाणे: 1000 × 3000 मिमी;

सुरक्षा जिना आणि रेलिंगसह सुसज्ज

1

हायड्रॉलिक फीडिंग यंत्रणा

उपकरणे शक्ती: ≤5.5 किलोवॅट;

आहार क्षमता: 1000 kg/h;

कार्य: चुरलेला कचरा सुकविण्यासाठी आणि जाळण्यासाठी भट्टीच्या उच्च-तापमान प्रतिक्रिया कक्षात ढकलतो

1

स्टॅटिक-डायनॅमिक रेसिप्रोकेटिंग रोटरी इनसिनरेटर सिस्टम

चुंबकीय निलंबन कोर प्रतिक्रिया कक्ष

बाह्य प्लेट सामग्री: ≥10 मिमी जाडी Q235B कार्बन स्टील;

रेफ्रेक्ट्री स्ट्रक्चर (आतून बाहेरून): रेफ्रेक्ट्री विटा, इन्सुलेशन विटा आणि ॲल्युमिनियम सिलिकेट फायबर ब्लँकेट;

उच्च तापमान प्रतिकार: ≥1600℃;

भट्टीच्या शरीराच्या बाह्य पृष्ठभागाचे तापमान: ≤40℃;

कोर तंत्रज्ञान: चुंबकीय निलंबन इलेक्ट्रोमॅग्नेटिक सतत ज्वलन तंत्रज्ञान;

सुरक्षा जिना आणि रेलिंगसह सुसज्ज

1

अनुलंब निलंबित रोटरी शेगडी

ऑपरेटिंग पॉवर: ≤4 किलोवॅट;

आतील चेंबर व्यास: ≤1300 मिमी;

साहित्य: उच्च-तापमान प्रतिरोधक कास्ट लोह;

कार्ये: कचरा कोकिंग प्रतिबंधित करते, स्थिर राख डिस्चार्ज सुनिश्चित करते, कचरा ढवळण्याच्या गतीचे नियमन करते आणि कठोर परदेशी सामग्री क्रश करते

1`

गॅसिफिकेशन चेंबर

गॅसिफिकेशन पोर्ट्सची संख्या: ≥290;

कोर चुंबकीय निलंबन गॅसिफिकेशन तंत्रज्ञान;

गॅसिफिकेशन पोर्ट व्यास: ≥45 मिमी;

रेफ्रेक्ट्री सामग्री: हवेशीर रीफ्रॅक्टरी विटा;

उच्च तापमान प्रतिकार: ≥1600℃

1

ऑक्सिजन सप्लिमेंट सिस्टम

प्रकार: केंद्रापसारक;

पॉवर: ≤3 kW

1

उच्च-तापमान दहन कक्ष

बाह्य प्लेट सामग्री: ≥8 मिमी जाडी Q235B कार्बन स्टील;

रेफ्रेक्ट्री स्ट्रक्चर (आतून बाहेरून): रेफ्रेक्ट्री विटा, इन्सुलेशन विटा आणि ॲल्युमिनियम सिलिकेट फायबर ब्लँकेट;

उच्च तापमान प्रतिकार: ≥1600℃;

भट्टीचे तापमान: 850-1000℃;

मुख्य तंत्रज्ञान: अचूक तापमान नियंत्रण तंत्रज्ञान

1

एअर फिल्टरेशन सिस्टमसह निलंबित इन्सिनरेटर

इन्सिनरेटर सिस्टम

परिमाण: 10500 मिमी × 2500 मिमी × 4885 मिमी

सुसज्ज: सुरक्षा जिना आणि रेलिंग सिस्टम.

1

ट्यूबलर हीट एक्सचेंजर हीटिंग सिस्टम

गरम करण्याची क्षमता: 800 m² (हीटिंग क्षेत्र)

फॅन पॉवर: ≤15 किलोवॅट;

साहित्य: Q235 कार्बन स्टील, उच्च-तापमान प्रतिरोधक अँटी-गंज पेंटसह बाह्य लेपित;

एकूण परिमाणे: ≥1600 मिमी × 8000 मिमी;

मुख्य तंत्रज्ञान: उच्च-कार्यक्षमता उष्णता विनिमय तंत्रज्ञान;

सुरक्षा जिना आणि रेलिंग सिस्टमसह सुसज्ज

1

कूलिंग सिस्टम

क्वेंच टॉवर

परिसंचारी पाणी पंप शक्ती: ≤3 kW;

एकूण परिमाणे: ≥1400 मिमी × 4000 मिमी;

साहित्य: कार्बन स्टील आणि स्टेनलेस स्टील;

मुख्य तंत्रज्ञान: अणुयुक्त शीतकरण तंत्रज्ञान

1

धूळ काढण्याची प्रणाली

सेमी-ड्राय डिसल्फ्युरायझेशन आणि डेसिडिफिकेशन टॉवे

परिसंचारी पाणी पंप शक्ती: ≤11 kW;

एकूण परिमाणे: ≥1600 मिमी × 6000 मिमी;

साहित्य: कार्बन स्टील आणि स्टेनलेस स्टील;

मुख्य तंत्रज्ञान: क्लीन फ्ल्यू गॅस डक्ट तंत्रज्ञान;

सुरक्षा जिना आणि रेलिंग सिस्टमसह सुसज्ज

1

सक्रिय कार्बन शोषण टॉवर

परिसंचारी पाणी पंप शक्ती: ≤4 ​​kW;

एकूण परिमाणे: ≥1400 मिमी × 4000 मिमी;

साहित्य: कार्बन स्टील आणि स्टेनलेस स्टील;

कोर तंत्रज्ञान: कमी-तापमान उत्प्रेरक तंत्रज्ञान;

सुरक्षा जिना आणि रेलिंग सिस्टमसह सुसज्ज

1

हाय-व्होल्टेज वेट इलेक्ट्रोस्टॅटिक प्रीसिपिटेटर (WESP)

उपकरणे शक्ती: ≤5.5 किलोवॅट;

एकूण परिमाणे: ≥1900 मिमी × 2100 मिमी × 7000 मिमी;

साहित्य: कार्बन स्टील आणि स्टेनलेस स्टील;

कॉन्फिगरेशन: 80 केव्ही उच्च-व्होल्टेज वीज पुरवठा, रोटरी नॉब कंट्रोल कन्सोल;

साफसफाईची यंत्रणा: पाणी पंप पॉवर ≤3 kW, स्वयंचलित साफसफाईचे कार्य;

कोर तंत्रज्ञान: उच्च-व्होल्टेज इलेक्ट्रोस्टॅटिक शोषण तंत्रज्ञान;

हाय-व्होल्टेज इलेक्ट्रिक फील्ड ऑपरेशनद्वारे 98% सूक्ष्म कण काढून टाकते;

सुरक्षा जिना आणि रेलिंग सिस्टमसह सुसज्ज

1

बॅगहाउस फिल्टर / बॅग फिल्टर डस्ट कलेक्टर

उपकरणे शक्ती: ≤5.5 किलोवॅट;

एकूण परिमाणे: 7000 मिमी × 2450 मिमी × 5500 मिमी;

कॉन्फिगरेशन: DMC-480;

फिल्टर पिशव्या: Ø133 मिमी × 2500 मिमी, 480 तुकडे;

मुख्य तंत्रज्ञान: धूळ आणि धूर काढण्याचे तंत्रज्ञान;

सुरक्षा जिना आणि रेलिंग सिस्टमसह सुसज्ज

1

कंडेनसर

व्यास: ≤500 मिमी;

कार्य: फ्ल्यू गॅसमधून 95% पाण्याची वाफ काढून टाकते आणि गोळा करते

1

चिमणी / एक्झॉस्ट स्टॅक

साहित्य: कार्बन स्टील;

जमिनीपासून उंची: 15 मीटर;

आपत्कालीन एक्झॉस्ट स्टॅकसह सुसज्ज

1

प्रेरित ड्राफ्ट फॅन (आयडी फॅन) - डस्ट कलेक्टरचा डाउनस्ट्रीम

ऑपरेटिंग पॉवर: ≤37 kW

1

प्रेरित ड्राफ्ट फॅन (आयडी फॅन) - हीट एक्सचेंजरचा डाउनस्ट्रीम

ऑपरेटिंग पॉवर: ≤5.5 kW

1

राख डिस्चार्ज सिस्टम

प्लेट-प्रकार राख डिस्चार्ज सिस्टम

उपकरणे शक्ती: ≤5.5 किलोवॅट;

राख डिस्चार्ज क्षमता: 500 kg/h;

कार्य: भूगर्भातील खड्ड्यापासून जमिनीच्या पातळीपर्यंत राखेचे अवशेष उचलते. राख सोडण्याच्या प्रक्रियेदरम्यान, ते फ्लाइंग ऍश निर्मितीला प्रभावीपणे प्रतिबंधित करते.

1

अभिसरण प्रणाली

फिरणारा पाण्याचा पंप

तांत्रिक तपशील:

शक्ती: 3 किलोवॅट; प्रकार: पाइपलाइन पंप.

2

फिरणारा पाण्याचा पंप

तांत्रिक तपशील:

शक्ती: 4 किलोवॅट; प्रकार: पाइपलाइन पंप.

2

फिरणारा पाण्याचा पंप

तांत्रिक तपशील:

शक्ती: 4 किलोवॅट; प्रकार: पाइपलाइन पंप.

1

इलेक्ट्रिकल कंट्रोल सिस्टम

एकात्मिक नियंत्रण प्रणाली

नियंत्रण प्रणाली:

एक-बटण स्टार्ट/स्टॉप, मॅन्युअल/ऑटोमॅटिक स्विचिंग आणि रिमोट कंट्रोल फंक्शन्सला सपोर्ट करते. सोप्या आणि सोयीस्कर वापरासाठी वापरकर्ता-अनुकूल बुद्धिमान ऑपरेशनची वैशिष्ट्ये.

स्वयंचलित शोध प्रणाली:

रिअल-टाइम ऑपरेशन स्थिती निरीक्षण आणि सुरक्षा नियंत्रणासाठी स्वयंचलित मॉनिटरिंग आणि डिटेक्शन सिस्टमसह सुसज्ज.

3

ऑनलाइन देखरेख प्रणाली

शोध आणि देखरेख प्रणाली

1

परिशिष्ट

बटरफ्लाय व्हॉल्व्ह, फ्लँज, एल्बो, पाइप फिटिंग, बोल्ट/स्क्रू, एस्बेस्टोस रोप, रेफ्रेक्ट्री कॉटन, पाइपलाइन/पाईप्स, स्विचेस इ.

1
